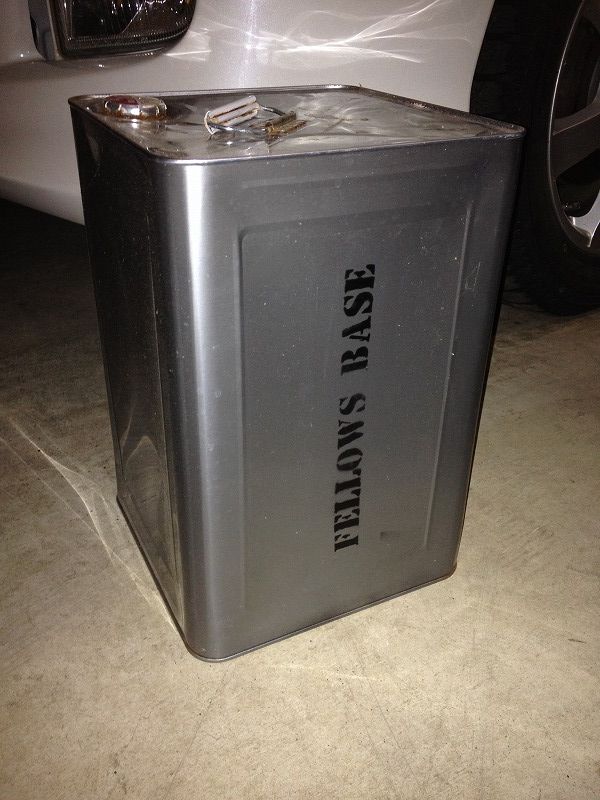

実はすでに用意してるんです。まずは「ガンガン」（一途缶をくりぬいて作ったかまどのことを秋田でそう呼ぶんです）

これをくりぬいてかまどにしましょう。鍋っこでは定番です。



段取り任してくださいな！！

では、

ＬＥＤテールの続きですね〜(^^)

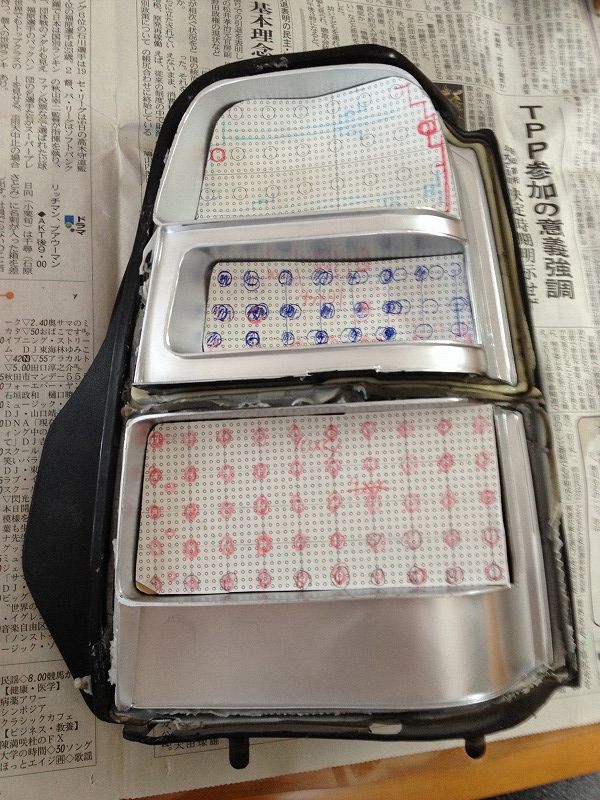

バラバラにしたテール内に合うように型紙を作ります。

ついでにＬＥＤの配置検討も出来るようにCADで2.54mmピッチで基板のパターンを印字しておきました。

なかなかフィットする形ができませんが、何回か作り直して、なんとかできました。



ＬＥＤは並びは同ピッチ・上下左右の端が均等な隙間になるように気をつけて並べ、写真のようなレイアウトになりました。

この並びで左右合わせて、ストップランプ１００個・ウィンカー６０個・バックランプ４８個です。

この数を半田付けするんですよ…、ここでくじけそうでした、

まあ、そんなことも言ってられないので次の工程へ。

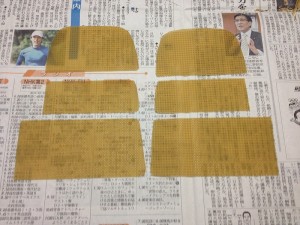

パターンに気をつけて型紙とおりに基板をカットします。やわらかい基板なので、ハサミでカットできます。

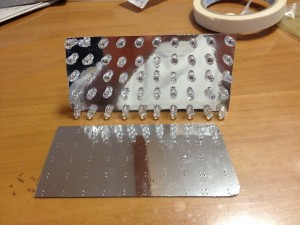

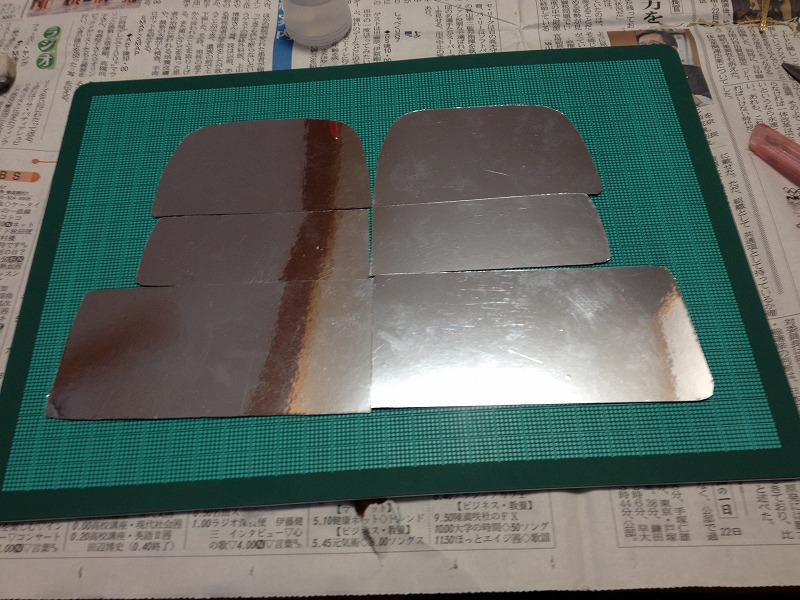

それに、ミラーシートを貼りました。



これにレイアウトしたとおりにＬＥＤのリードが入る穴をあけてＬＥＤをさします。

穴あけはＬＥＤの数×２で４１６個…、大変でした。再びくじけそうでした。

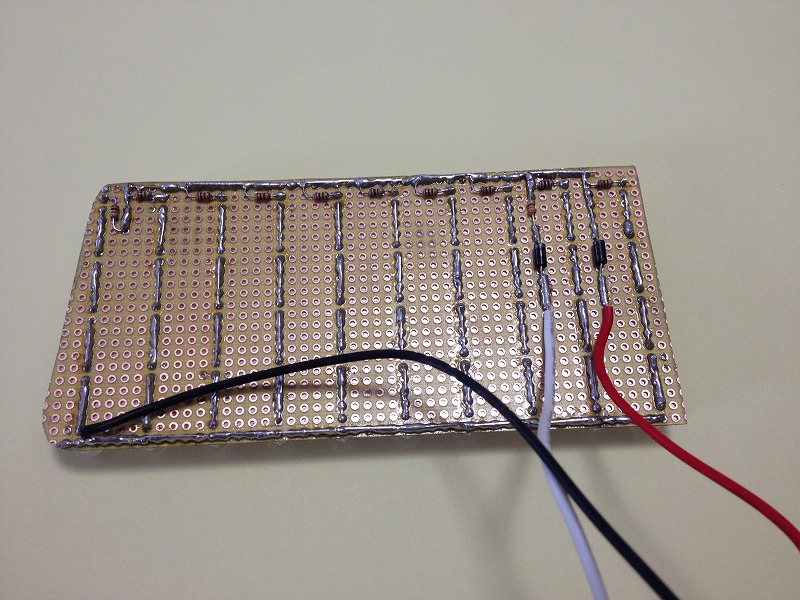

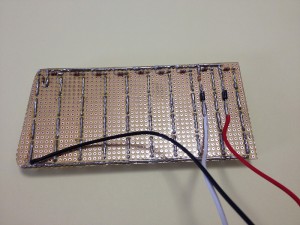

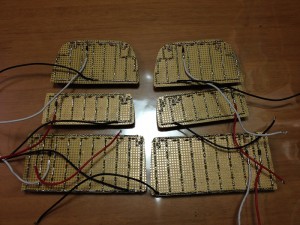

なんとなく雰囲気が出てきたところで、LED・ダイオード・抵抗をLEDキットについてきた回路図通り半田付けします。

いっぱい半田付けします。



とにかく半田付けします。



３日間くらいに分けてがんばりました。

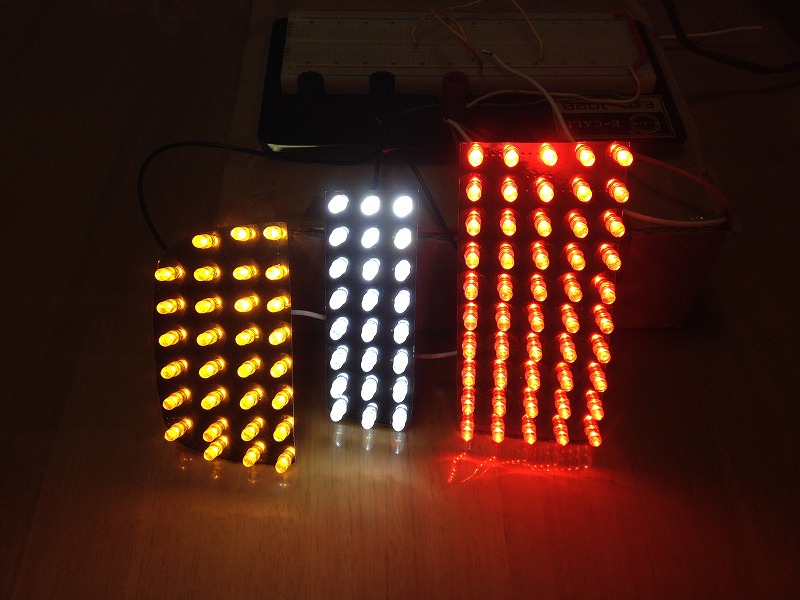

そして、テスト点灯！！



すばらしい！！俄然やる気が出てきました！！

続きは次回へ・・・。
